Zubehör für Hoymiles MIT-Serie (dreiphasig)
Du musst den dreiphasigen Anschluss festverdrahtet ausführen lassen (direkt in der Elektro-Verteilung). Hier findest du das passende Flex-T5 Zubehör zum Anschluss der MIT-Wechselrichter. Mit den Steckern kannst du auch mehrere MIT-Wechselrichter verketten. Außerdem findest du hier Verlängerungs-Kabel für die Verbindung deiner Module und Y-Kabel für die Parallel-Schaltung von Modulen.
-
Einzelner Wechselrichter
-
Mehrere Wechselrichter

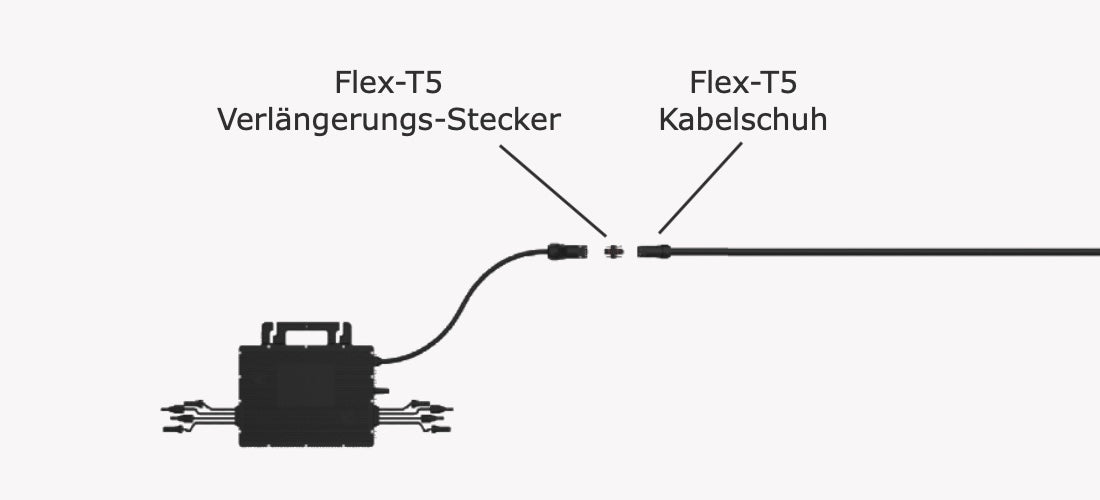

AC-Anschluss für einen einzelnen Wechselrichter der MIT-Serie
Um einen einzelnen Wechselrichter der MIT-Serie anzuschließen, brauchst du die folgenden Komponenten des Flex-T5 Zubehörs:
- 1 Flex-T5 Verlängerungs-Stecker
- 1 Flex-T5 Kabelschuh
- Fünfadriges Anschlusskabel (Meterware)
Der Verlängerungs-Stecker wird zwischen Wechselrichter und Kabelschuh gesteckt. Dein Kabel wird in den Kabelschuh montiert.
Als fünfadriges Anschlusskabel zur Hausverteilung verwendest du im Aussenbereich ein Kabel mit der Spezifikation H07RN-F.
Mit dem Flex-T5 Trenn-Werkzeug kannst du die Verbindungen zwischen Wechselrichter, Verlängerungs-Stecker und Kabelschuh easy lösen.
-

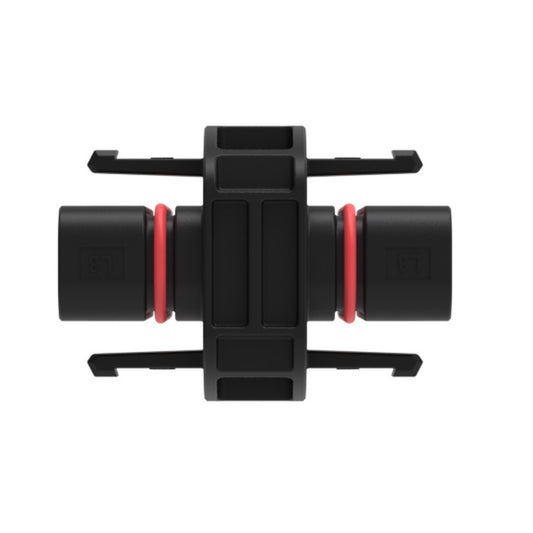

Flex-T5 Verlängerungs-Stecker
Normaler Preis € 7,60Normaler PreisGrundpreis pro -

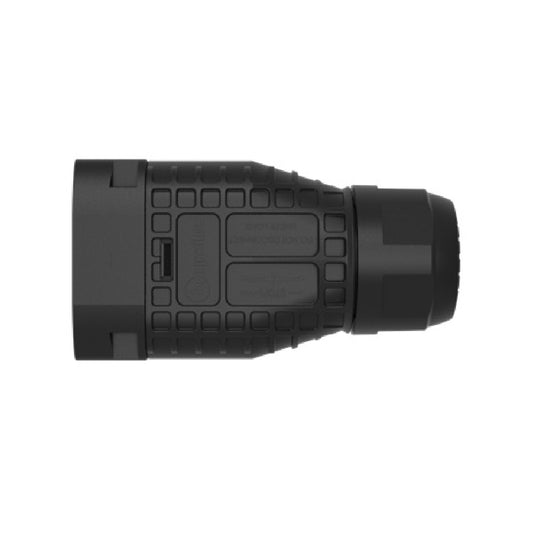

Flex-T5 Kabelschuh
Normaler Preis € 7,20Normaler PreisGrundpreis pro -
Flex-T5 Trenn-Werkzeug
Normaler Preis € 6,00Normaler PreisGrundpreis pro

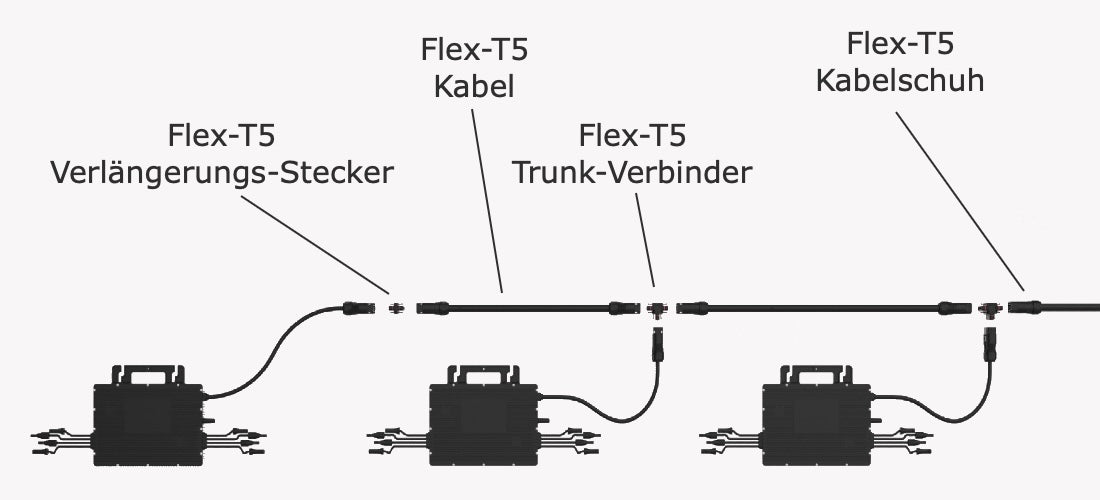

AC-Anschluss für mehrere, verkettete Wechselrichter der MIT-Serie
Um x Stück Wechselrichter der MIT-Serie zu verketten und ans Hausnetz anzuschließen, brauchst du die folgenden Komponenten des Flex-T5 Zubehörs:
- 1 Flex-T5 Verlängerungs-Stecker
- [ x-1 ] Flex-T5 Trunk-Verbinder
- [ x-1 ] Flex-T5 Kabel
- 1 Flex-T5 Kabelschuh
- Fünfadriges Anschlusskabel (Meterware)
Der äußerste Wechselrichter im Strang wird an den Verlängerungs-Stecker angesteckt. Dann folgen abwechselnd Flex-T5 Kabel und Flex-T5 Tunk Verbinder.
Nach dem letzten Trunk Verbinder folgt der Kabelschuh mit deinem individuellen Kabel zur Hausverteilung.
Beispiel Bei 4 Wechselrichtern brauchst du...
- 1 Flex-T5 Verlängerungs-Stecker
- 3 Flex-T5 Trunk-Verbinder
- 3 Flex-T5 Kabel
- 1 Flex-T5 Kabelschuh
- Fünfadriges Anschlusskabel (Meterware)
Je nach Entfernung zwischen deinen Wechselrichtern brauchst du ggf. du mehr Flex-T5 Kabel und zusätzliche Flex-T5 Verlängerungs-Stecker, um diese zu verbinden.
Als fünfadriges Anschlusskabel zur Hausverteilung verwendest du im Aussenbereich ein Kabel mit der Spezifikation H07RN-F.
Mit dem Flex-T5 Trenn-Werkzeug kannst du die Verbindungen zwischen Wechselrichter, Verlängerungs-Stecker und Kabelschuh easy lösen.
-
Flex-T5 Trunk-Verbinder
Normaler Preis € 12,50Normaler PreisGrundpreis pro -
Flex-T5 Verlängerungs-Stecker
Normaler Preis € 7,60Normaler PreisGrundpreis pro -
Flex-T5 Kabelschuh
Normaler Preis € 7,20Normaler PreisGrundpreis pro -
Flex-T5 Kabel 4,6M 5x4mm²
Normaler Preis € 67,00Normaler PreisGrundpreis pro -
Flex-T5 Trenn-Werkzeug
Normaler Preis € 6,00Normaler PreisGrundpreis pro
DC-Anschluss deiner Module
Alle handelsüblichen PV-Module haben einen Stecker, der kompatibel zum Branchenstandard MC4 ist. Du kannst deine Module damit direkt an deinen Mikrowechselrichter anstecken.
Falls du das Kabel verlängern musst, kannst du ein fertiges Solarkabel kaufen oder die Verlängerung aus Meterware und MC4-Steckern selbst konfektionieren. Die Stecker sind zu allen handelsüblichen Modulen kompatibel.
-
Solarkabel / Solar-Verlängerung
Normaler Preis Von € 8,60Normaler PreisGrundpreis pro -
MC4-Stecker für Module und Wechselrichter (Paar)
Normaler Preis € 1,70Normaler PreisGrundpreis pro -
Solarkabel Meterware 6 mm²
Normaler Preis € 1,14Normaler PreisGrundpreis pro -
Y-Kabel für Parallel-Schaltung
Normaler Preis € 8,50Normaler PreisGrundpreis pro
