Flex-T5 Verlängerungs-Stecker

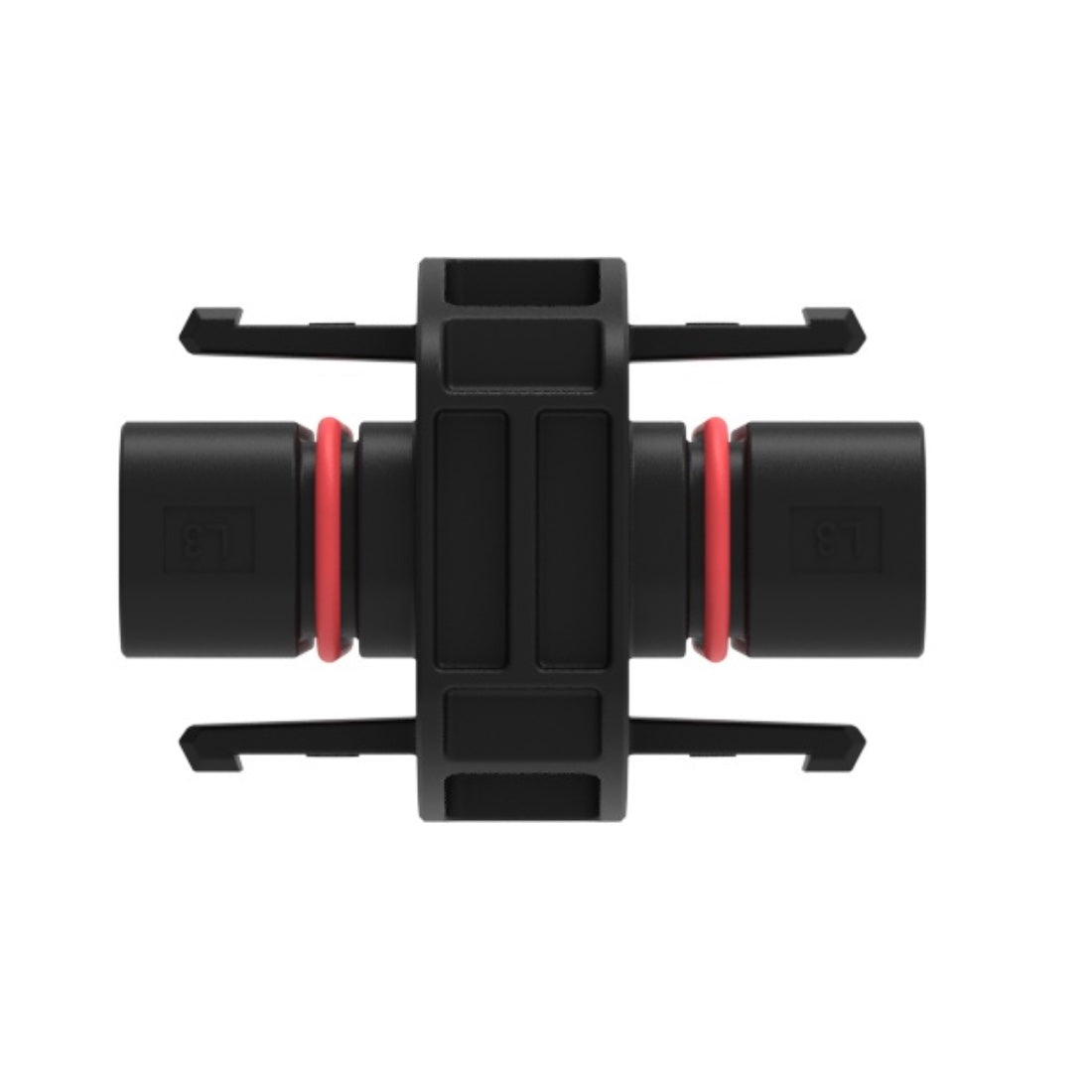

Den Flex-T5 Verlängerungs-Stecker benutzt du, um deinen Wechselrichter der MIT-Serie an das Flex-T5 Kabel oder an den Flex-T5 Kabelschuh anzustecken.

Mit dem Flex-T5 Verlängerungs-Stecker kannst du außerdem mehrere Flex-T5 Kabel miteinander verbinden, um sie zu verlängern.

Dieses Teil wird von Hoymiles englisch "Flex-T5 Extension Connector" genannt.

Anwendung des Verlängerungs-Steckers

An beide Seiten des Steckers passt jeweils ein Flex-T5 Kabelschuh oder ein Wechselrichter der MIT-Serie.

So kannst du zB. auf einer Seite ein Flex-T5 Kabel anstecken und auf der anderen Seite einen Wechselrichter.

Genauso kannst du auf beiden Seiten ein Flex-T5 Kabel anstecken, um zwei Kabel zu verbinden.

Planungshilfe zur Anzahl der Komponenten

Bei Installation eines einzelnen Wechselrichters (MIT-Serie):

Du benötigst:

• 1 Flex-T5 Verlängerungs-Stecker
• 1 Flex-T5 Kabelschuh
• Fünfadriges Anschlusskabel (Meterware)



Der Verlängerungs-Stecker wird zwischen Wechselrichter und Kabelschuh gesteckt. Dein Kabel wird in den Kabelschuh montiert.

Bei Installation von X Stück Wechselrichter (MIT-Serie) in einem Strang:

Du benötigst:

• 1 Flex-T5 Verlängerungs-Stecker
• [x-1] Flex-T5 Trunk-Verbinder
• [x-1] Flex-T5 Kabel
• 1 Flex-T5 Kabelschuh
• Fünfadriges Anschlusskabel (Meterware)



Der letzte Wechselrichter im Strang wird an den Verlängerungs-Stecker angesteckt. Dann folgen abwechselnd Flex-T5 Kabel und Flex-T5 Tunk Verbinder.

Nach dem letzten Trunk Verbinder folgt der Kabelschuh mit deinem individuellen Kabel zur Hausverteilung.

Je nach Entfernung zwischen deinen Wechselrichtern brauchst du ggf. du mehr Flex-T5 Kabel und zusätzliche Flex-T5 Verlängerungs-Stecker, um diese zu verbinden.

Maximale Anzahl Wechselrichter pro Strang

Die maximale erlaubte Anzahl der Wechselrichter pro Kabelstrang richtet sich nach dem Kabelquerschnitt, der Kabellänge und der Art der Verlegung.

Kabel mit einem Adernquerschnitt von 5 x 4mm² ist in der Regel mit etwa 20 kW Leistung belastbar, also z.B. 4 x MIT-5000-8T.

Bitte beachte, dass die finale Planung und Auslegung von einer Elektro-Fachkraft individuell ausgeführt werden muss, damit die Elektroinstallaton sicher und Norm-gerecht ist.

Übersicht Hoymiles Flex-T5 Zubehör

Der Flex-T5 Trunk-Verbinder ist Bestandteil der "Hoymiles Flex T5-Accessories":

• Flex-T5 Trunk Verbinder / Trunk Connector
• Flex-T5 Kabelschuh / Cable Terminal Connector
• Flex-T5 Kabel / Connection Cable
• Flex-T5 Verlängerungs-Stecker / Extension Connector
• Flex-T5 Trenn-Werkzeug / Disconnect Tool


Montageort

Der Flex-T5 Verlängerungs-Stecker ist UV-beständig und wasserfest. Er ist also für den Außenbereich geeignet und kann zusammen mit dem Mikrowechselrichter direkt unterhalb der PV-Module montiert werden.

Wichtige Hinweise

Das Flex-T5 Zubehör ist nur für die Hoymiles MIT-Serie geeignet. An den Mikrowechselrichtern der HMS- und HMT-Serie passt es nicht.

Bitte schneide nicht den Stecker am Mikrowechselrichter ab, um dir das Flex-T5-Zubehör zu sparen. Dadurch geht die Herstellergarantie von Hoymiles verloren.
