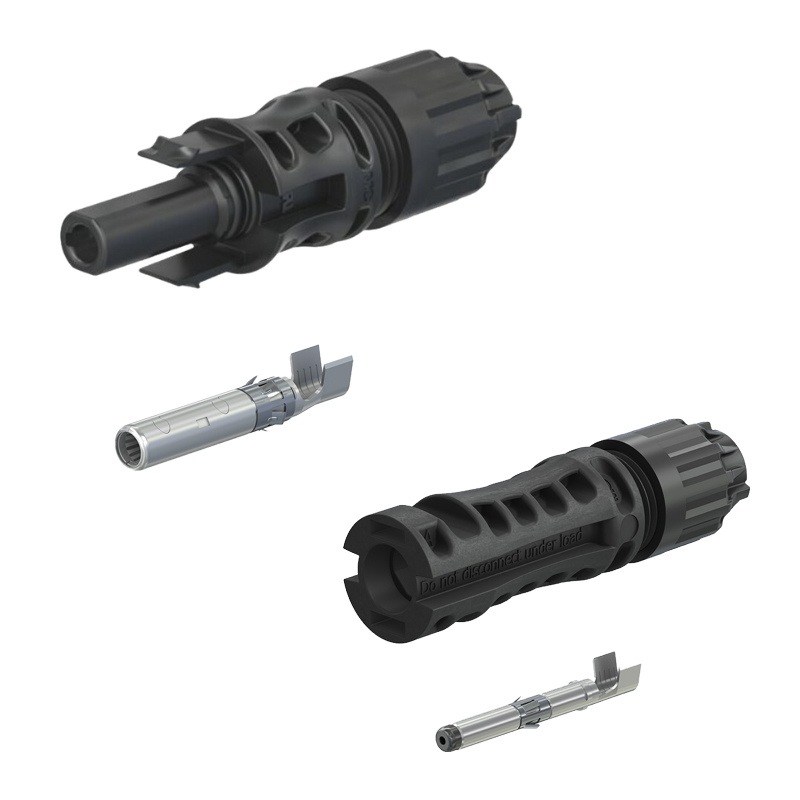

Stäubli MC4-Evo 2 Stecker-Paar

Dieses Paar aus MC4-Stecker und MC4-Buchse passt an die Anschlüsse von allen gängigen PV-Modulen und allen hier verkauften Wechselrichtern.

Der Schweizer Hersteller Stäubli ist der Erfinder des MC4-Steckers, den heute fast alle Modul- und Wechselrichter-Hersteller nutzen.

Die Original MC4-Evo 2 Steckverbinder von Stäubli bieten die höchste mechanische und elektrische Belastbarkeit.

Gleichzeitig bietet die Verbindung optimale elektrische Leitfähigkeit für geringste Leitungsverluste. Der Kontaktwiderstand beträgt weniger als 0,2 mΩ dank perfekt passender Adernhülsen aus verzinntem Kupfer.

Du kannst diesen Stecker und diese Buchse an die Enden eines PV-Kabels montieren, um die Verbindung zwischen Modul und Wechselrichter zu verlängern.

Ich habe auch fertige Kabel mit 2 bis 5 Meter Länge im Sortiment, diese findest du hier: Solarkabel

Wenn du ein Kabel mit größerer Länge brauchst, dann sind diese Stecker die richtige Wahl. Damit kannst du dir jede beliebige Länge selbst anfertigen.

Achtung: Für jedes PV-Modul brauchst du zwei Kabel, also auch zwei Sets aus Stecker und Buchse!

MC4, TS4 oder MC4-Evo 2? Was ist der Unterschied?

Das sind unterschiedlicher Bezeichnungen und Markennamen für das selbe Stecksystem.

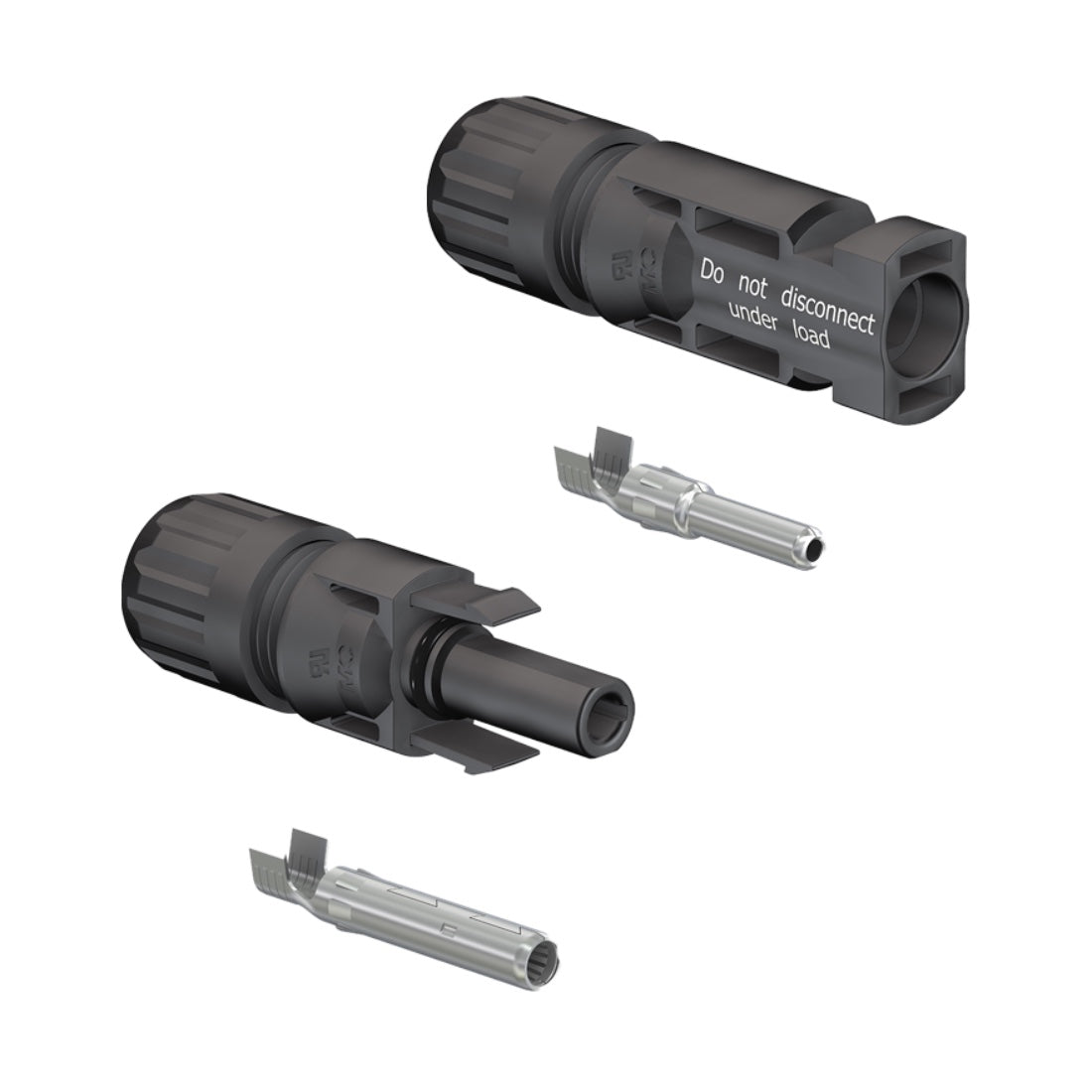

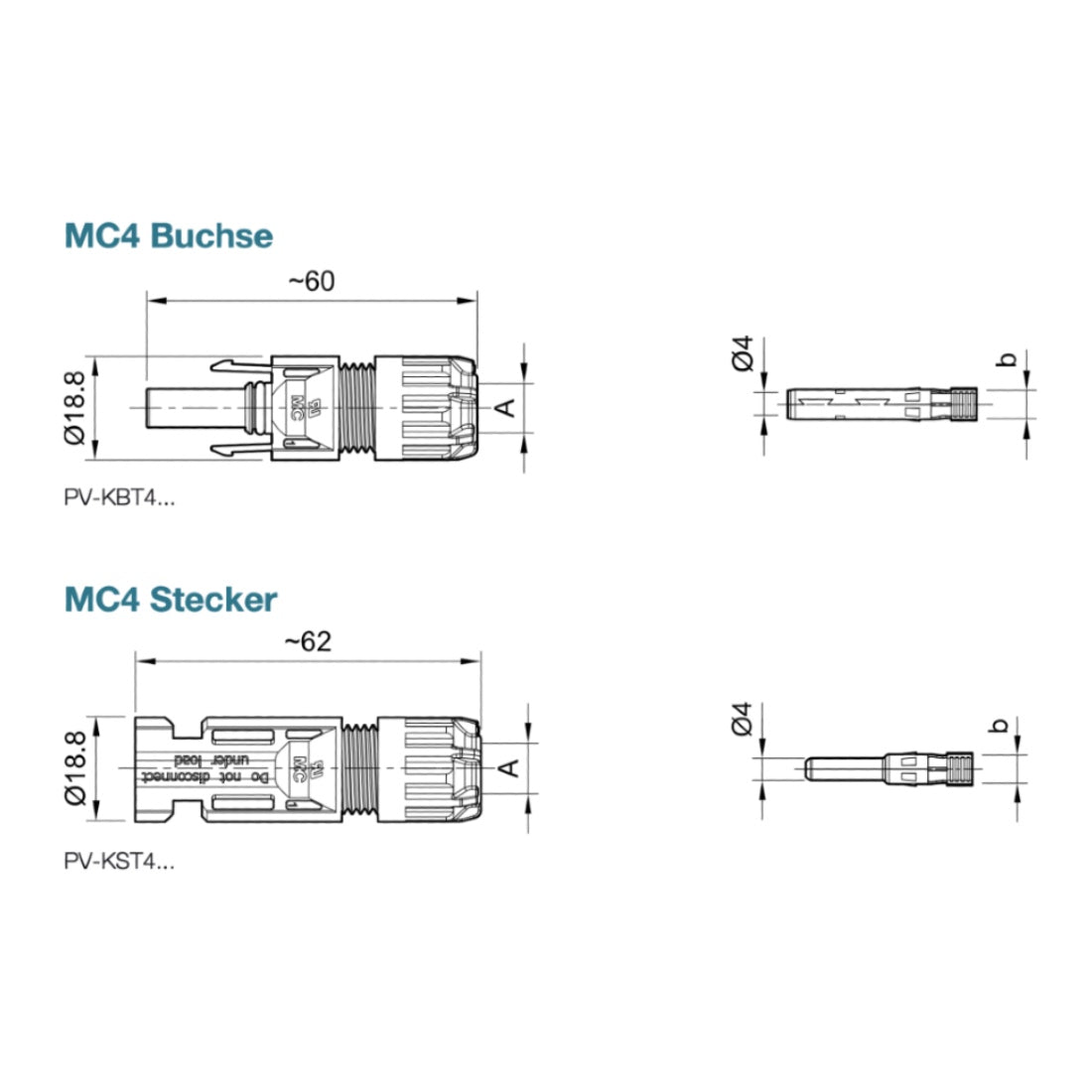

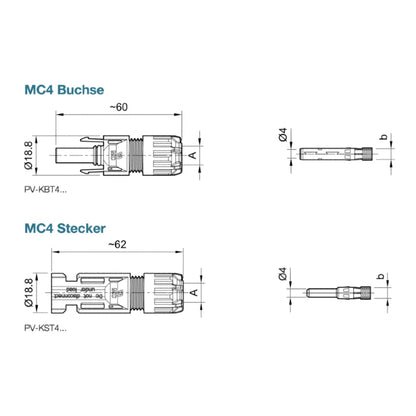

MC4 ist der Markenname des Herstellers Stäubli.

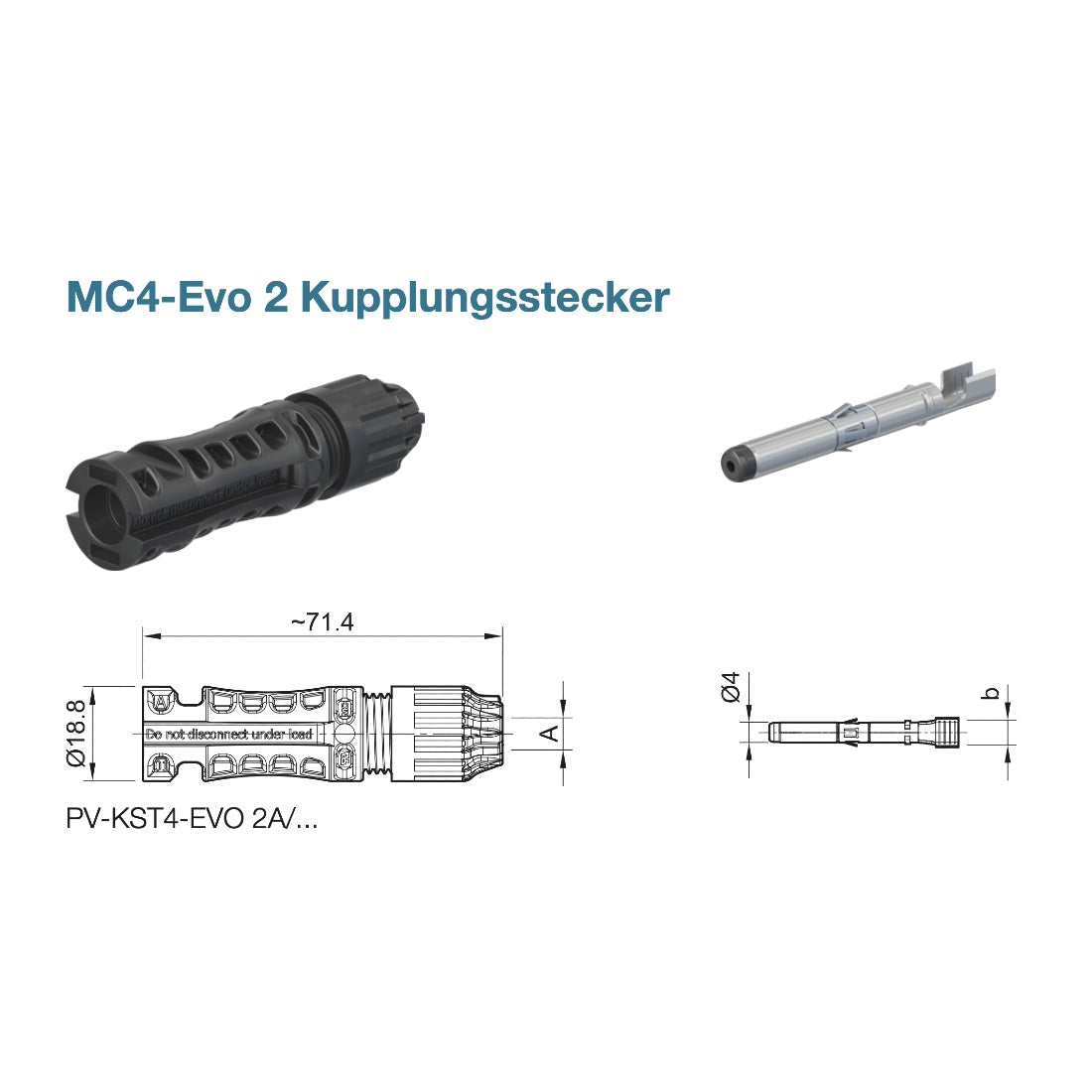

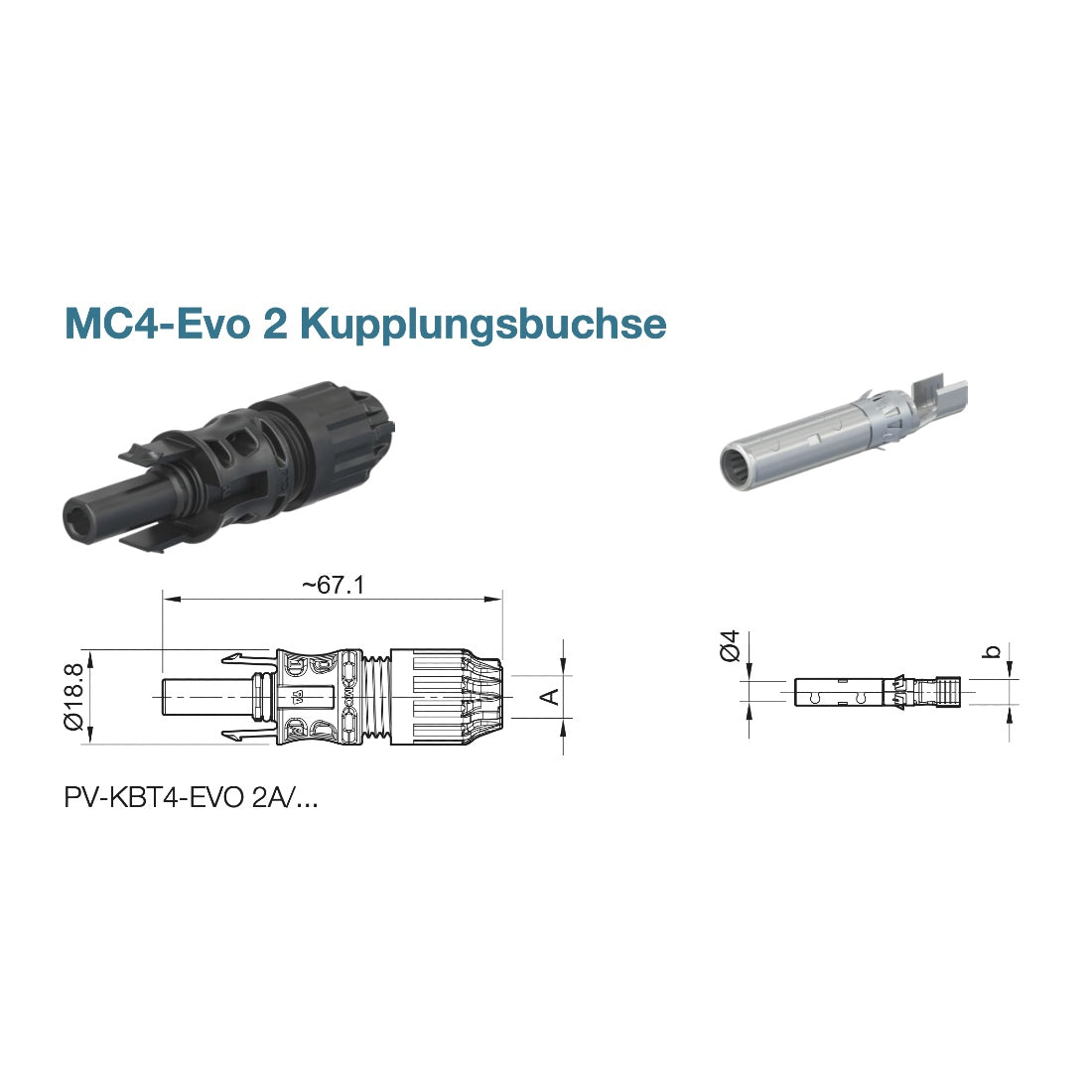

MC4-Evo 2 ist die weiterentwickelte, neuere Generation des Originals.

TS4 ist die Stecker-Bezeichnung des Modulherstellers Trina, der zu MC4 kompatibel ist.

Alle gängigen PV-Module und die von mir angebotenen Wechselrichter haben Stecker, die zu MC4 und MC4-Evo 2 kompatibel sind.

Wie werden die Stecker montiert?

Stecker und Buchse werden jeweils mit der passenden Adern-Hülse geliefert. In die Hülse presst du die Kupfer-Ader deines Kabels. Am besten verwendest du dafür eine Crimp-Zange. Anschließend schiebst du die Adernhülse mit dem Kabel in das Gehäuse. Die Adernhülse rastet dort ein. Ziehe die Kunststoff-Verschraubung von Stecker und Buchse per Hand fest, um das Gehäuse wasser- und staubfest zu machen.
