Zubehör für Hoymiles HMS-Serie (einphasig)

↓ Direkt zu den Produkten ↓

Es gibt einphasige (230 V) und dreiphasige (400 V) Wechselrichter. Einphasige Wechselrichter werden an eine der drei Phasen des Hausnetzes angeschlossen, so wie alle Geräte, die du in die Steckdose steckst. Dreiphasige Wechselrichter sind an alle drei Phasen gleichzeitig angeschlossen, so wie der Herd in deiner Küche ("Starkstrom" / "Drehstrom"). Die Hoymiles HMS-Serie wird einphasig angeschlossen. Einen einphasigen Anschluss kannst du einfacher realisieren.

Bis 800W Leistung darfst du den Wechselrichter sogar an einer Steckdose anstecken. Darüber solltest du den Anschluss festverdrahtet ausführen lassen (direkt in der Elektro-Verteilung). Hier findest du die passenden Stecker zum Anschluss von einzelnen Wechselrichtern und zum Verketten mehrerer Wechselrichter. Außerdem findest du hier Verlängerungs-Kabel für die Verbindung deiner Module und Y-Kabel für die Parallel-Schaltung von Modulen.

AC-Anschluss für einzelne Hoymiles-Wechselrichter (HMS-Serie)

Mit dem HMS Anschluss-Kabel ("Plug&Play-Cable") kannst du einfach und sicher einen Hoymiles HMS-Wechselrichter an die Steckdose anschließen. Das ist nur für Balkonkraftwerke (bis 800 Watt) zulässig.

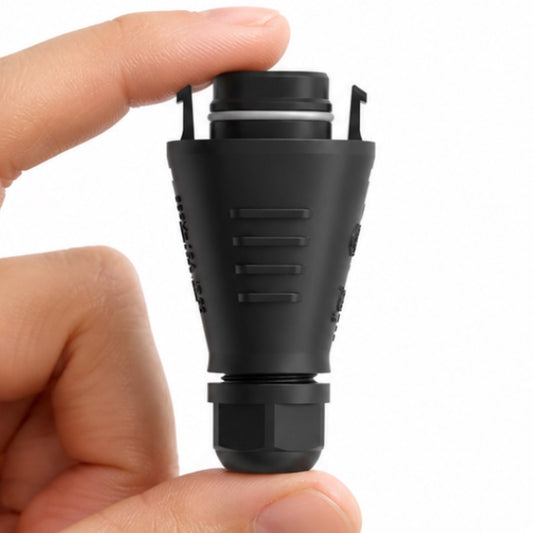

Mit dem Field Connector ("Feldstecker") kannst du ein Kabel mit individueller Länge (max. 1,5 mm² Querschnitt) an deine HMS-Wechselrichter anschließen und fest mit deiner Hausverteilung verdrahten (bis 2000 Watt).

Mit dem HMS-Trenn-Werkzeug kannst du sowohl den Field Connector als auch das HMS Anschluss-Kabel wieder vom Wechselrichter lösen.

AC-Anschluss für mehrere, verkettete Hoymiles-Wechselrichter (HMS-Serie)

Mit dem Flex-Zubehör kannst du mehrere Wechselrichter der HMS-Serie verketten. Du darfst in Deutschland so auf jeder Phase des Hausanschlusses bis zu 4,6 kVA anschließen (z.B. 2 x HMS-2000-4T auf jeder Phase). Mehr ist zur Vermeidung von Schieflast nicht erlaubt. Mit dem Flex Zubehör kannst du Kabel von 2,5 mm² bis 4 mm² Adern-Querschnitt verwenden.

Du brauchst für jeden Wechselrichter einen HMS Trunk-Verbinder. Oben am Trunk-Verbinder wird der Wechselrichter angesteckt. Auf der einen Seite schließt du mit einem HMS Verbinder das Kabel vom Hausanschluss an. Auf der anderen Seite kannst du das Kabel mit einem weiteren HMS Verbinder zum nächsten Trunk-Verbinder weiterführen. Wenn der Wechselrichter der letzte in der Kette ist, verschließt du die ungenutze Seite des Trunks mit einer HMS-Endkappe.

DC-Anschluss deiner Module

Alle handelsüblichen PV-Module haben einen Stecker, der kompatibel zum Branchenstandard MC4 ist. Du kannst deine Module damit direkt an deinen Mikrowechselrichter anstecken.

Falls du das Kabel verlängern musst, kannst du eine fertiges Solarkabel kaufen oder die Verlängerung aus Meterware und MC4-Steckern selbst konfektionieren. Die Stecker sind zu allen handelsüblichen Modulen kompatibel.
