HMS Trunk-Verbinder (Flex Zubehör)

Mit dem Hoymiles HMS Trunk-Verbinder kannst du mehrere Wechselrichter der HMS-Serie miteinander verbinden.

Dieses Teil wird von Hoymiles englisch "HMS Trunk Connector" genannt und manche Händler bezeichnen es als "Hoymiles Trunk Connector".

Anwendung des Trunk-Verbinders

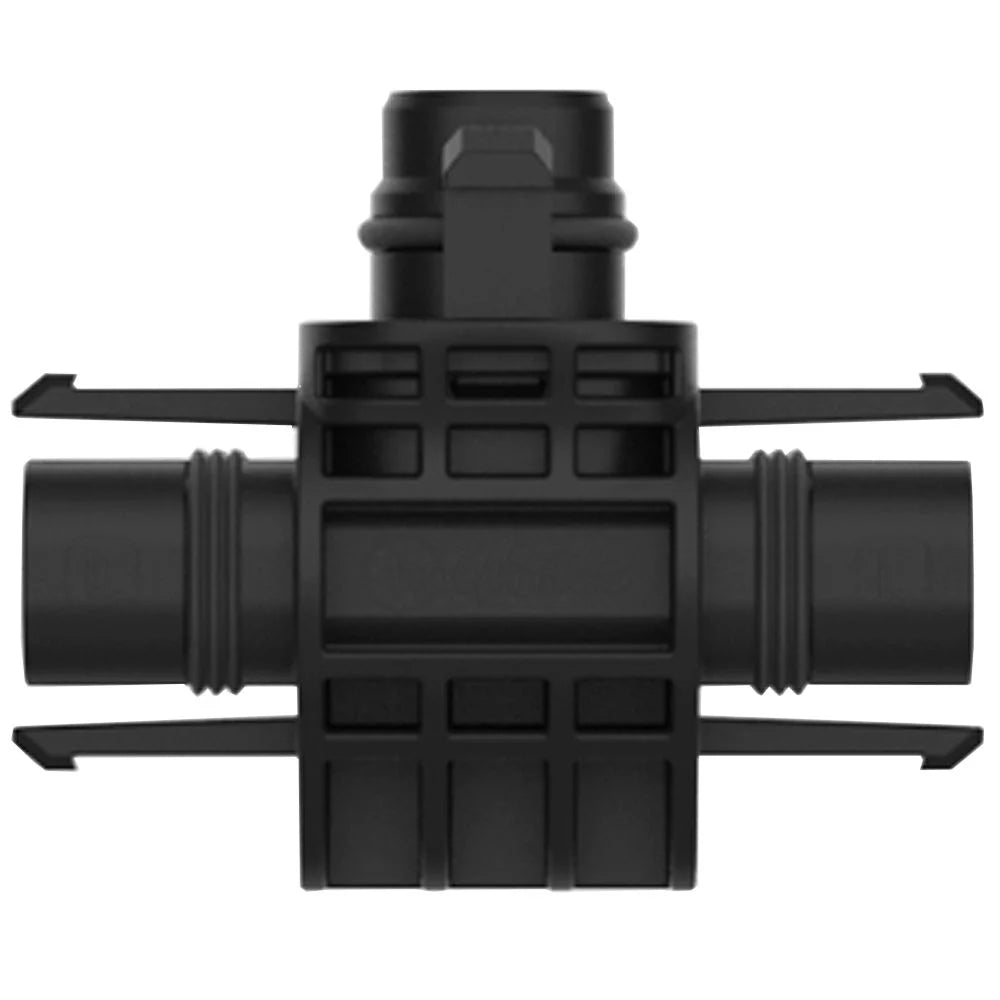

Das Bauteil eignet sich als T-Stück: Oben wird der Wechselrichter angesteckt. Links steckst du das Wechselstrom-Kabel (230 V) an und rechts kannst du das Kabel zum nächsten Wechselrichter weiter führen.

Das Wechselstrom-Kabel benötigt an den Enden HMS Verbinder, um am Trunk-Verbinder angesteckt zu werden.

Am Ende des Wechselrichter-Strangs verschließt du den letzten HMS Trunk Connector mit einer HMS Endkappe.

Planungshilfe zur Anzahl der Komponenten

Du benötigst für jeden HMS-Wechselrichter in deiner Installation genau einen HMS Trunk-Verbinder.

Außerdem benötigst du für jeden Strang ("Trunk") verbundener Wechselrichter genau eine HMS Endkappe.

Die 230V-Kabel werden mit HMS-Verbindern am HMS Trunk-Verbinder angesteckt. Du brauchst pro Wechselrichter im Strang genau zwei HMS-Verbinder mit Ausnahme des letzten Wechselrichters im Strang. Dort fällt ein HMS-Verbinder weg und wird durch die Endkappe ersetzt.

Du brauchst also in jedem Strang mit N Wechselrichtern:

• N x HMS Trunk-Verbinder pro Wechselrichter
• 1 x  HMS Endkappe
• (2N-1) x HMS-Verbinder



Beispiel: In einem Strang mit 2 Wechselrichtern brauchst du 2 HMS Trunk-Verbinder, 3 HMS-Verbinder, 1 HMS Endkappe.

Unterschied zum Field Connector

Den HMS Trunk-Verbinder nutzt du statt dem Field Connector, wenn du mehrere Wechselrichter in einem Strang verketten willst.

Außerdem kannst du HMS Trunk-Verbinder nutzen, wenn du ein 230V-Kabel mit 2,5 mm² oder dicker nutzen möchtest. Der Field Connector eignet sich nur für Kabel mit 1,5mm² Querschnitt.

Maximale Anzahl Wechselrichter pro Strang

In Deutschland darfst du einphasige Wechselrichter mit einer Leistung von bis 4,6 kVA pro Phase anschließen (darüber benötigst du dreiphasige Wechselrichter). Du darfst also mit dem HMS Trunk-Verbinder folgende Anzahl von Wechselrichtern pro Phase verbinden:

• 9 x HMS-500-1T
• 5 x HMS-800-2T

• 5 x HMS-800W-2T

• 4 x HMS-1000-2T
• 4 x HMS-1000W-2T
• 2 x HMS-1600-4T
• 2 x HMS-1800-4T
• 2 x HMS-2000-4T



Beispiel: Eine PV-Anlage mit insgesamt 6 Stk. HMS-2000-4T ist zulässig (3 Phasen mit jeweils 2 HMS-2000-4T).

Je nachdem, wie viele HMS-Wechselrichter du mit dem Trunk-Verbinder verbindest, brauchst du ein Kabel mit 2,5 mm² bis 4 mm² Adernquerschnitt.

Übersicht Hoymiles Flex Zubehör / Flex Accessories

Der HMS Trunk-Verbinder ist Bestandteil der "Hoymiles Flex Accessories":

• HMS Trunk Verbinder / Trunk Connector
• HMS Verbinder / Connector
• HMS Endkappe / Sealing Cap
• HMS Entriegelungs Werkzeug / Disconnect Tool

Montageort

Der HMS Trunk-Verbinder ist UV-beständig und wasserfest. Er ist also für den Außenbereich geeignet und kann zusammen mit dem Mikrowechselrichter direkt unterhalb der PV-Module montiert werden.

Wichtige Hinweise

Dieser HMS Trunk-Verbinder ist einphasig und nur für die einphasige Hoymiles HMS-Serie geeignet. An den Mikrowechselrichtern der HMT-Serie passt er nicht.

Bitte schneide nicht den Stecker am Mikrowechselrichter ab, um dir den Trunk Verbinder zu sparen. Dadurch geht die Herstellergarantie von Hoymiles verloren.
