HMT Anschluss-Set

Mit diesem Set erhältst du das notwendige Zubehör, um die AC-Verbindung eines Hoymiles HMT-Wechselrichters (zB. HMT-2000-4T) herzustellen.

Das Set enthält:

• Hoymiles AC-Trunk BC06 3P
• vormontiertes 3 Meter Kabel (5 x ca. 4mm²)
• Endkappe für den AC-Trunk
• Werkzeug zum Öffnen des Trunks
• Werkzeug zum Trennen der Wechselrichter-Verbindung

AC-Trunk BC06

Der dreiphasige 3P AC-Trunk (Betteri BC06) ist die Netz-Anschlussdose für jeden Hoymiles Mikrowechselrichter der HMT-Serie. Im T-Knoten verschraubst du dein fünfadriges 400V-Kabel für Dreiphasen-Wechselstrom ("Drehstrom").

Dein Microwechselrichter wird an der Oberseite des AC-Trunks angesteckt. Der T-Knoten kann auch dazu genutzt werden, mehrere Mikrowechselrichter zu verbinden. Dazu schraubst du an der zweiten Öffnung ein weiteres fünfadriges 400V-Kabel in den AC-Trunk BC06 und legst das Kabel weiter bis zum nächsten AC-Trunk, wo der nächste Microwechselrichter angesteckt wird.

AC-Kabel

Am AC-Trunk ist ein 3 Meter langes Kabel vormontiert. Es ist für den Aussenbereich geeignet, ist 5-adrig und hat einen Adern-Querschnitt von 12 AWG (entspricht 5x4mm²). Es ist damit geeignet, um mehrere HMT-Wechselrichter zu verketten.

Endkappe

Der AC-Trunk hat zwei Kabel-Öffnungen. Wenn Du kein zweites Kabel weiterziehst (zum nächsten Wechselrichter / AC-Trunk) dann verschließt du die ungenutzte Öffnung mit der Endkappe.

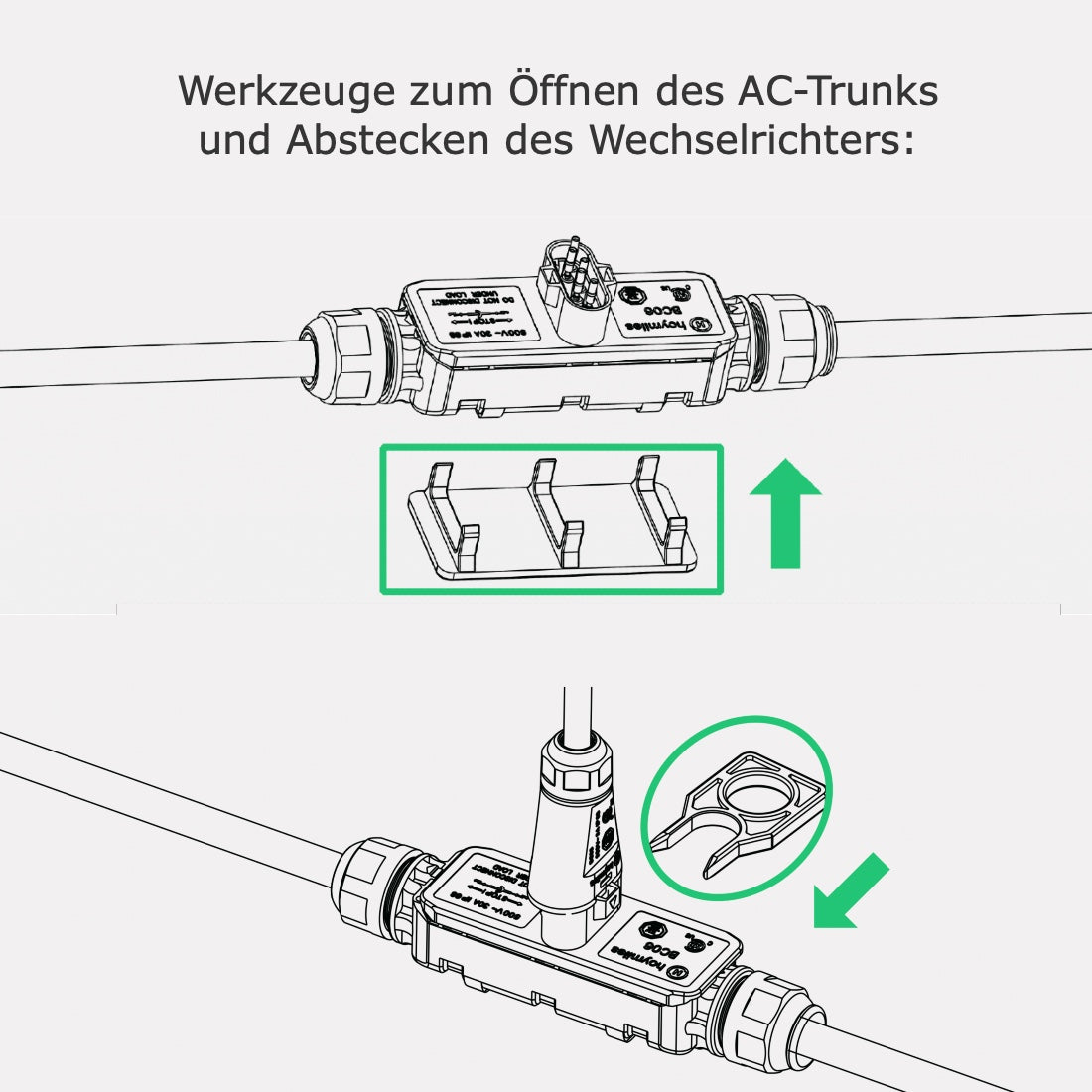

Unlock-Tool

Mit dem Unlock-Tool öffnest du den BC06 AC-Trunk deutlicher einfacher und sicherer, als mit Schraubenzieher & Co. Das Werkzeug wird von unten in das Gehäuse gedrückt und entriegelt dabei die vier Clips, die das Gehäuse zusammen halten.

Ich empfehle dir, die Werkzeuge zu nutzen und nicht einen Schraubenzieher oä. zum Öffnen des Trunk zu benutzen. Mit einem Schraubenzieher lassen sich nur schwer alle Clips gleichzeitig entriegeln und man riskiert Beschädigungen an der Dichtung.

Disconnect-Tool

Mit dem Disconnect-Tool trennst du den AC-Trunk vom Wechselrichter. Der Wechselrichter rastet am T-Knoten mit zwei Clips ein, die sich mit dem Werkzeug einfacher lösen lassen, als mit einem Schraubenzieher.

Wenn das vormontierte Kabel nicht reicht

Verwende zum Verkabeln der AC-Trunks eine Gummischlauchleitung H07RN-F, diese ist für den Außenbereich und den erforderlichen Temperatur-Bereich geeignet.

Je nachdem, wie viele HMT-Wechselrichter du mit den AC-Trunks verbindest, brauchst du ein Kabel mit 1,5 mm² bis 6 mm² Adernquerschnitt. Der Außendurchmesser des Kabels darf 13-18 mm betragen.

Kompatible Hoymiles-Modelle

• HMT-1600-4T
• HMT-1800-4T
• HMT-2000-4T
• HMT-1800-6T
• HMT-2250-6T
