Hoymiles Power Electronics Inc.

3P AC-Trunk dreiphasig

3P AC-Trunk dreiphasig

T-Knoten Betteri BC06 für HMT-Serie (dreiphasig)

⚠ Nicht kompatibel mit der HMS-Serie

Normaler Preis € 41,00
Normaler Preis Verkaufspreis € 41,00
Sale Ausverkauft
inkl. 0% USt. gem. §12 Abs. 3 UStG.
Geschäftskunde? Zum Shop mit 19 % USt

Versandkosten 6,50 Euro. Kostenfrei ab 100 Euro Bestellwert.
Auf Lager. In 3-4 Werktagen bei dir.

Lieferumfang
Vollständige Details anzeigen
  • Schneller Überblick

    Verbindung deines Mikrowechselrichters mit dem Hausnetz (Dreiphasen-Wechselstrom / AC).

    Dreiphasige Anschlussdose für alle Mikrowechselrichter der HMT-Serie.

    Wasserdicht und UV-beständig, geeignet für den Außenbereich.

    Verkettung mehrerer AC-Trunks möglich (summiert die Leistung der Wechselrichter).

    Wechselrichter wird oben angesteckt. AC-Kabel können von beiden Seiten eingeführt werden.

    Werkzeuge erleichtern das Öffnen des AC-Trunks und das Abstecken des Wechselrichters

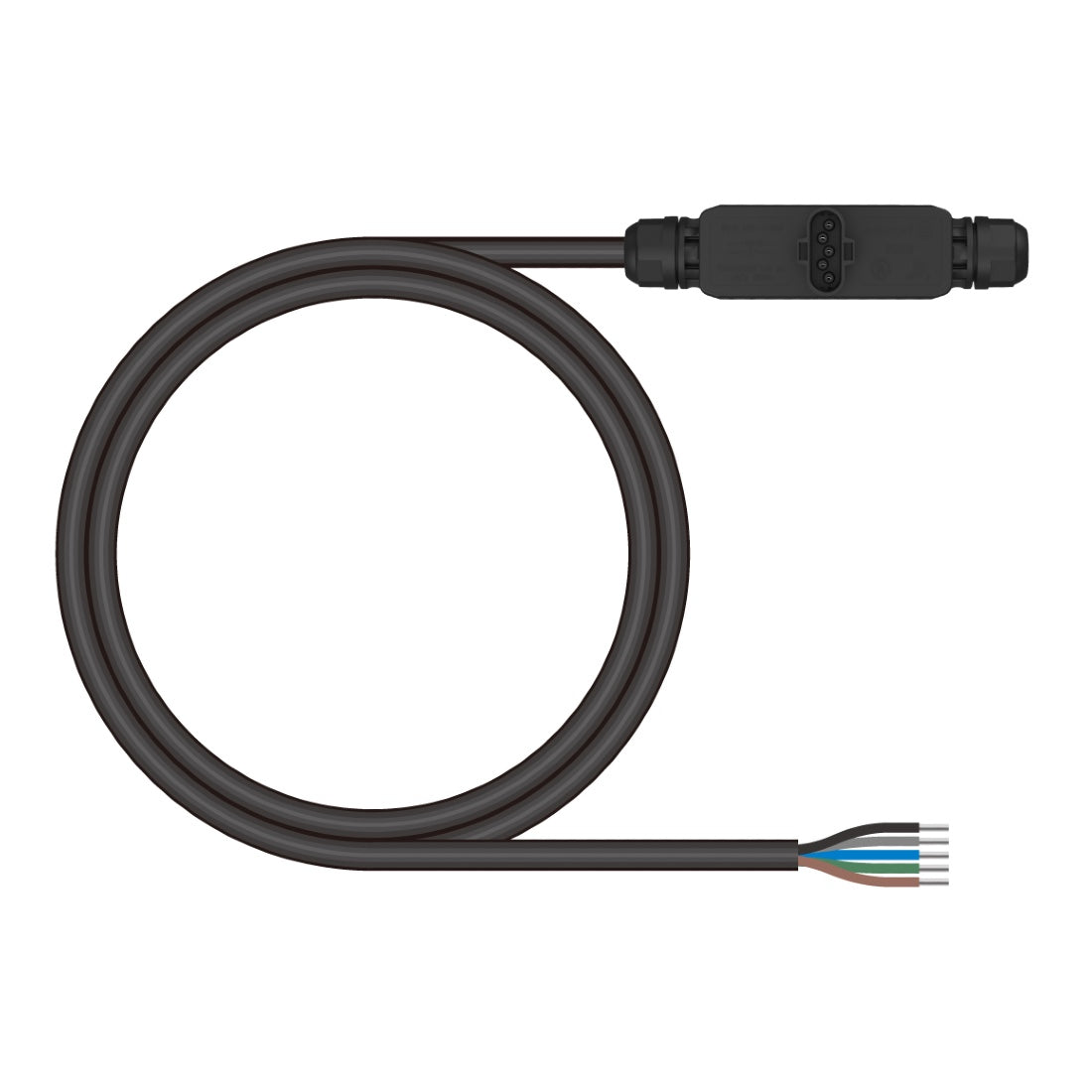

  • Der dreiphasige 3P AC-Trunk Betteri BC06 ist die Netz-Anschlussdose für jeden Hoymiles Mikrowechselrichter der HMT-Serie. Im T-Knoten verschraubst du dein fünfadriges 400V-Kabel für Dreiphasen-Wechselstrom ("Drehstrom").

    Dein Microwechselrichter wird an der Oberseite des AC-Trunks angesteckt. Der T-Knoten kann auch dazu genutzt werden, mehrere Mikrowechselrichter zu verbinden. Dazu schraubst du an der zweiten Öffnung ein weiteres fünfadriges 400V-Kabel in den AC-Trunk BC06 und legst das Kabel weiter bis zum nächsten AC-Trunk, wo der nächste Microwechselrichter angesteckt wird.

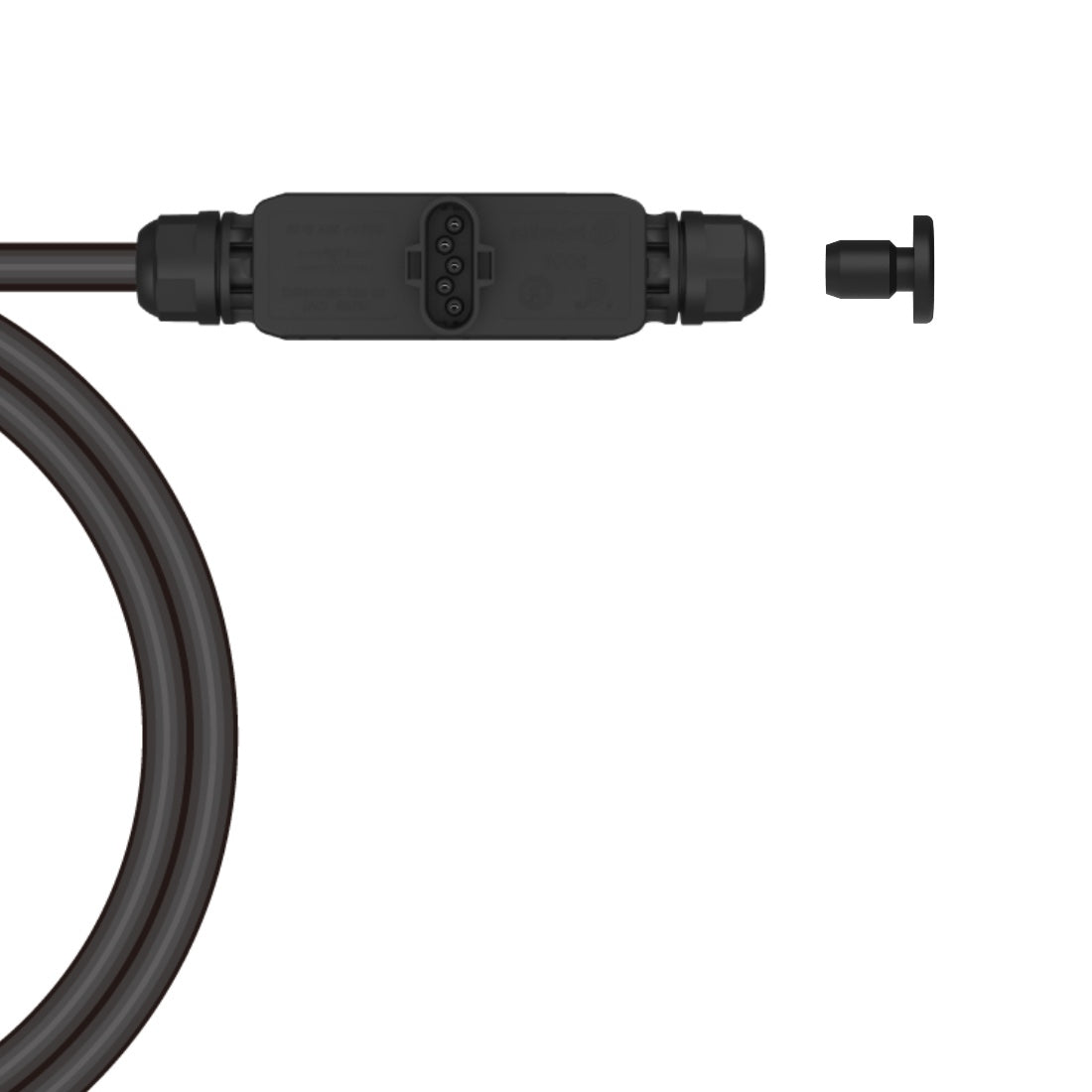

    Wenn du nur einen Mikrowechselrichter anschließen möchtest, montierst du das Wechselstrom-Kabel auf nur auf einer Seite des AC-Trunks. Die andere Seite des T-Knotens verschließt du mit der Endkappe.

    Der AC-Trunk Betteri BC06 ist UV-beständig / wasserfest und für den Außenbereich geeignet. Er kann zusammen mit dem Mikrowechselrichter direkt unterhalb der PV-Module montiert werden.

    Verwende zum Verkabeln der AC-Trunks eine Gummischlauchleitung H07RN-F, diese ist für den Außenbereich und den erforderlichen Temperatur-Bereich geeignet.

    Je nachdem, wie viele HMT-Wechselrichter du mit den AC-Trunks verbindest, brauchst du ein Kabel mit 1,5 mm² bis 6 mm² Adernquerschnitt. Der Außendurchmesser des Kabels darf 13-18 mm betragen.

    Kompatible Hoymiles-Modelle:

    • HMT-1600-4T
    • HMT-1800-4T
    • HMT-2000-4T
    • HMT-1800-6T
    • HMT-2250-6T

    Optionale Werkzeuge

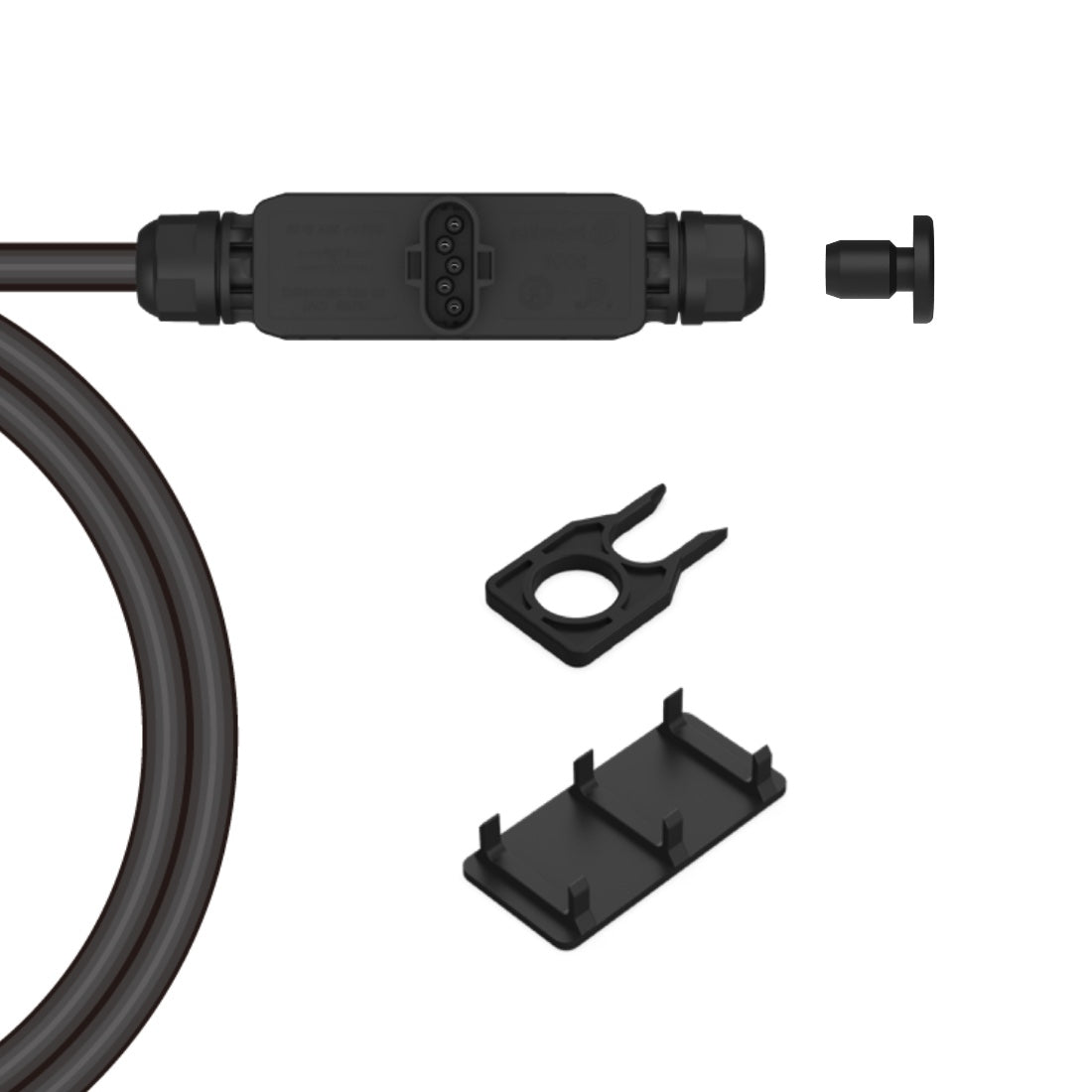

    Zum AC-Trunk gibt es zwei optionale Werkzeuge:

    Das eine Werkzeug dient zum Öffnen des T-Knotens. Es wird von unten in das Gehäuse gedrückt und entriegelt dabei die vier Clips, die das Gehäuse zusammen halten. Das geht notfalls auch mit einem Schraubenzieher, ist aber sehr umständlich.

    Mit dem zweiten Werkzeug trennst du den AC-Trunk vom Wechselrichter. Der Wechselrichter rastet am T-Knoten mit zwei Clips ein, die sich mit dem Werkzeug einfacher lösen lassen, als mit einem Schraubenzieher.

    Wichtige Hinweise

    Der AC-Trunk Betteri BC06 ist dreiphasig und nur für die dreiphasige Hoymiles HMT-Serie geeignet. An den Mikrowechselrichtern der HMS-Serie passt er nicht.

    Bitte schneide nicht den Stecker am Mikrowechselrichter ab, um dir den AC-Trunk zu sparen. Dadurch geht die Herstellergarantie von Hoymiles verloren.

  • Daten & Downloads

    Außendurchmesser AC-Kabel 13-18 mm
    Kabelmontage Schraubklemme
    Temperaturbereich -40°C bis +85°C
    Schutzklasse IP68
    Kompatibilität Hoymiles HMT-Serie
    Gehäuse-Abmessungen
    ohne Kabel / Stecker
    200 × 50 × 42 mm
    Gewicht ca. 180 g

    ✓ Hoymiles 3P AC-Trunk dreiphasig

    Optional:
    ✓ Endkappe
    ✓ Werkzeug zum Öffnen des AC-Trunks
    ✓ Werkzeug zum Abstecken des Wechselrichters

    - / -
